PRT轉臺軸承（替代YRT轉臺軸承）

PRT轉臺軸承（替代YRT轉臺軸承）

發布日期：2022-10-09 16:26:37

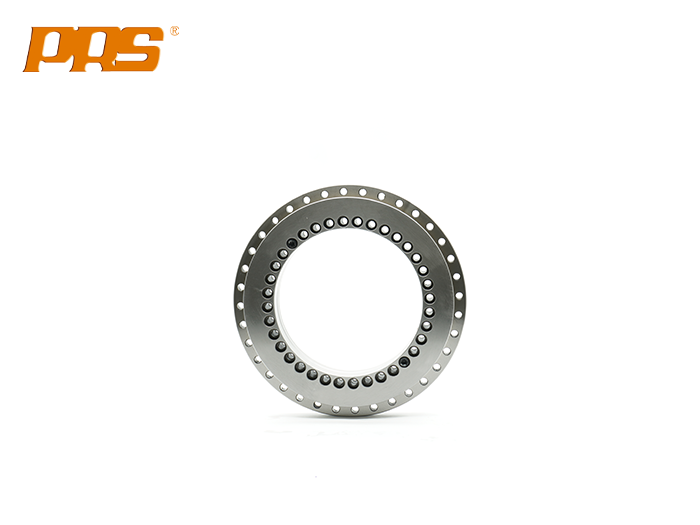

轉臺軸承由推力/向心軸圈、推力墊圈、兩個滾針保持架組件和一組向心圓柱滾子構成。座圈和軸圈均設計有均勻分布的安裝螺釘孔。這款軸承具備出色的軸向和徑向承載能力，高傾斜剛度，以及極高的精度。它特別適用于回轉工作臺、卡盤、銑刀頭以及測量和實驗中的軸承配置。

咨詢熱線：400-680-3790 在線留言

規格型號 軸承視頻

PRT轉臺軸承（替代YRT轉臺軸承) 為軸向和徑向圓柱滾子組合軸承，由兩個推力滾針軸承和個向心圓柱滾子軸承組合而成，軸向和徑向施加預載荷，為了運輸和安裝方便，轉臺軸承內圈和外圈均開設多個螺釘孔，整套軸承使用定位螺釘緊固。該類軸承別適用于機床或者其他精密機械的旋轉工作臺或者分度盤。

PRT轉臺軸承的安裝方法

1、轉臺軸承對配合結構的要求比較高，所以在有運輸時需要用固定螺釘保護軸承零件，為了較易定心安裝，轉臺軸承安裝的時候可以將固定螺釘松開，安裝之后在將其擰緊，也可以用定位螺釘替換固定螺釘。

2、根據給定的擰緊力矩MA，用力矩扳手按照“十字交叉法”進行安裝。分三個階段依次擰緊，末尾一次達到螺栓擰緊力矩MA，擰緊固定螺栓的同時邊轉動軸承。

一階段：MAX40%；

二階段：MAX70%；

三階段：MAX100%。

3、對于軸承外圈的固定和內圈的方法相同。安裝螺栓的等級10.9級以上。

4、裝配力只能通過被安裝的轉臺軸承套圈進行傳遞，絕不能通過滾動體傳遞。

5、在安裝或者拆卸的過程中，軸承的零部件不能拆分或者互換。

PRT轉臺軸承（替代YRT轉臺軸承）的使用注意事項

1、勿隨意拆開

被分割的內圈或者外圈用螺栓螺母固定后不能分開，可以直接裝入軸承座使用，比較方便。同時軸承內的隔離塊如果裝配錯誤的話，會對旋轉性能以及滾動體的受力產生很大的影響，所以一定不要隨便拆開軸承。

2、松動螺栓

軸承內圈和外圈的接縫處偶爾會有些偏離，所以在裝入軸承座之前，需要松動固定內圈或者外圈的螺栓，然后用塑料錘修正后再安裝。

3、螺栓勿施加外力

在安裝或者拆卸軸承的時候，注意不要給聯接螺栓施加外力。

4、注意尺寸公差

注意安裝零部件的尺寸公差，從而使側面壓緊法蘭盤能夠從側面壓緊內圈或者外圈。

PRT轉臺軸承（替代YRT轉臺軸承）結構圖及型號尺寸表:

軸承型號	外形尺寸								固定孔
	外形尺寸								內 圈				外圈
	d	D	T	H	C	dl	dn	dm	do	ds	ts	數量	dl	數量
	單位：mm								mm			數量	mm	數量
PRT50	50	126	30	20	10	105	63	116	5.6	-	-	10	5.6	12
PRT80	80	146	35	23.35	12	130	92	138	5.6	10	4	10	5.6	12
PRT100	100	185	38	25	12	160	112	170	5.6	10	5.4	16	5.6	15
PRT120	120	210	40	26	12	184	135	195	7	11	6.2	22	7	21
PRT150	150	240	40	26	12	214	165	225	7	11	6.2	34	7	33
PRT180	180	280	43	29	15	244	194	260	7	11	6.2	46	7	45
PRT200	200	300	45	30	15	274	215	285	7	11	6.2	46	7	45
PRT260	260	385	55	36.5	18	345	280	365	9.3	15	8.2	34	9.3	33
PRT325	325	450	60	40	20	415	342	430	9.3	15	8.2	34	9.3	33
PRT395	395	525	65	42.5	20	486	415	505	9.3	15	8.2	46	9.3	45
PRT460	460	600	70	46	22	560	482	580	9.3	15	8.2	46	9.3	45
PRT580	580	750	90	60	30	700	610	720	11.4	18	11	46	11.4	42
PRT650	650	870	122	78	34	800	680	830	14	20	13	46	14	42
PRT850	850	1095	124	80.5	37	1018	890	1055	18	26	17	58	18	54
PRT950	950	1200	132	86	40	1130	990	1160	18	26	17	58	18	54

PRT轉臺軸承（替代YRT轉臺軸承）剖面圖

固定螺釘數量	螺紋拔取孔		節距	固定螺釘數量	基本額定載荷				極限轉速	軸承摩擦力矩	質量	軸承代號
					軸向		徑向
					動	靜	動	靜
				MA	Ca	Coa	Cr	Cor	脂
	G	數量	數量xt	Nm	KN				r/min	Nm	kg
2	-	-	12×30°	8.5	38	158	28.5	49.5	440	2.5	1.6	PRT50
2	-	-	12×30°	8.5	56	280	44	98	350	3	2.4	PRT80
2	M5	3	18×20°	8.5	73	370	52	108	280	3	4.1	PRT100
2	M8	3	24×15°	14	80	445	70	148	230	7	5.3	PRT120
2	M8	3	36×10	14	85	510	77	179	210	10	6.2	PRT150
2	M8	3	48×7.5	14	92	580	83	209	190	12	7.7	PRT180
2	M8	3	48×7.5	14	98	650	89	236	170	14	9.7	PRT200
2	M12	3	36×10°	34	109	810	102	310	130	20	18.3	PRT260
2	M12	3	36×10°	34	186	1710	134	415	110	40	25	PRT325
2	M12	3	48×7.5	34	202	2010	133	435	90	55	33	PRT395
2	M12	3	48×7.5	34	217	2300	187	650	80	70	45	PRT460
2	M12	6	48×7.5	68	390	3600	211	820	60	140	89	PRT580
2	M12	6	48×7.5	116	495	5200	415	1500	55	200	170	PRT650
2	M16	6	60×6°	284	560	6600	475	1970	40	300	253	PRT850
2	M16	6	60×6°	284	1040	10300	600	2450	40	600	312	PRT950
